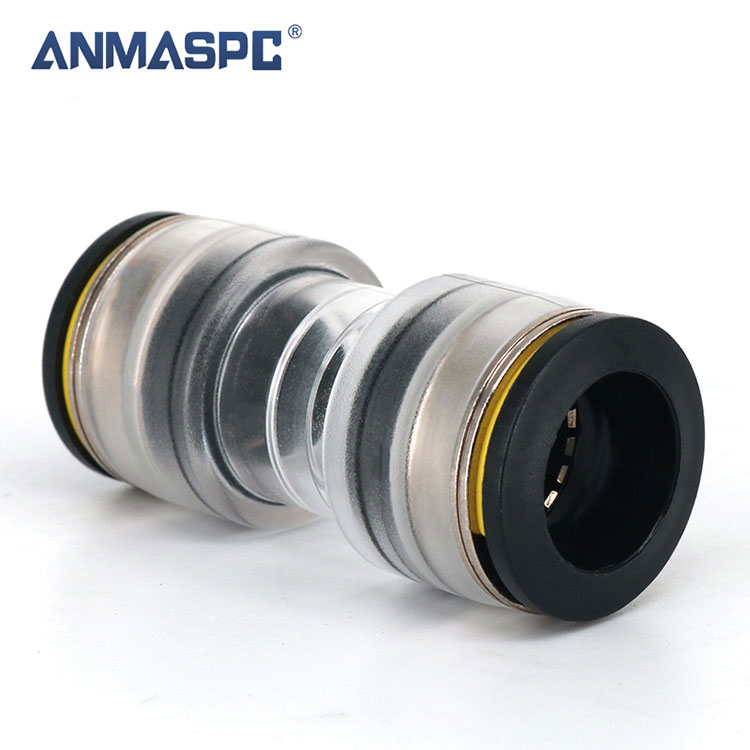

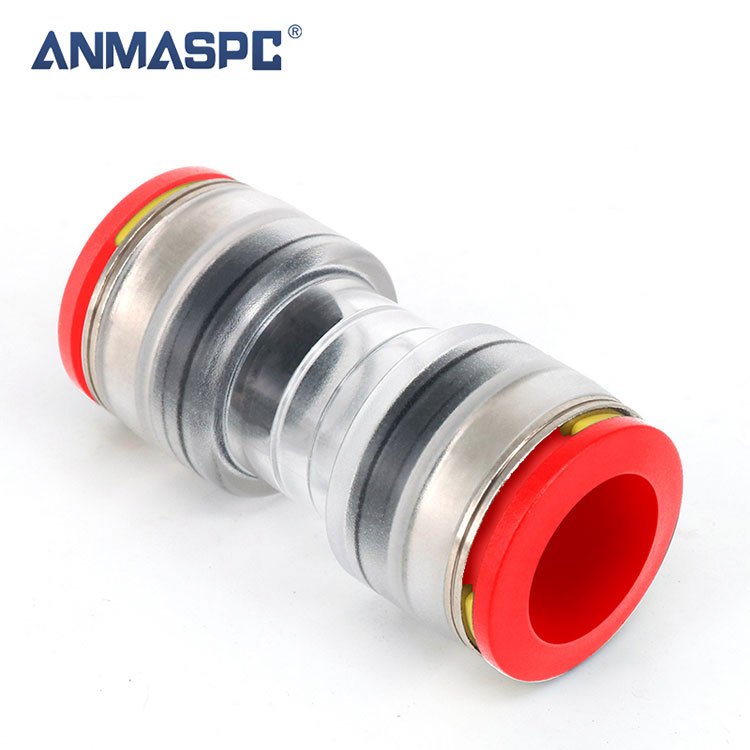

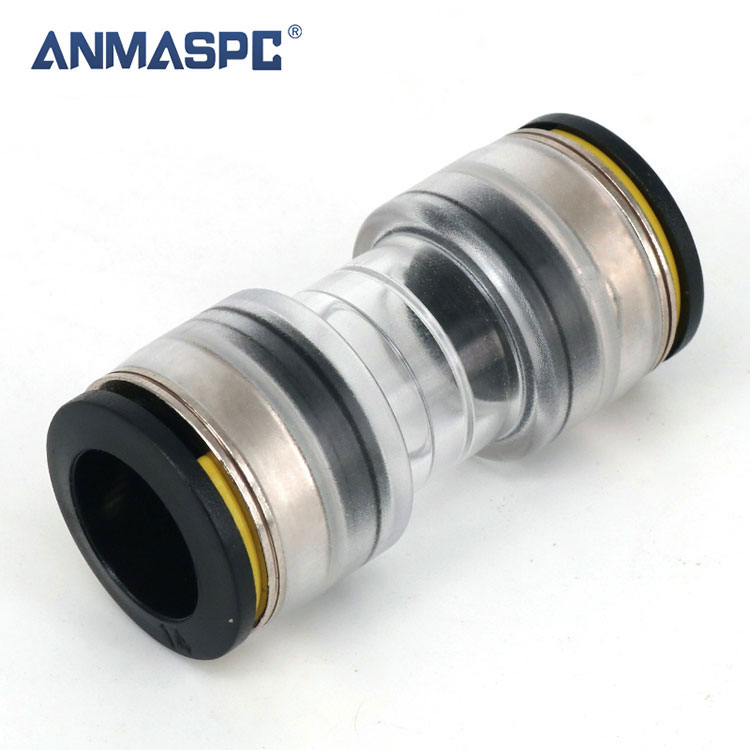

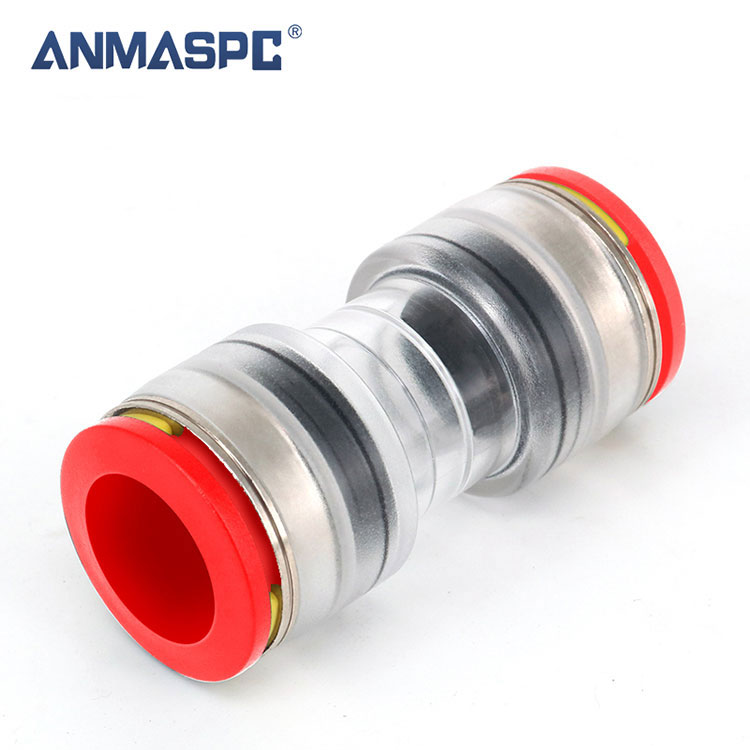

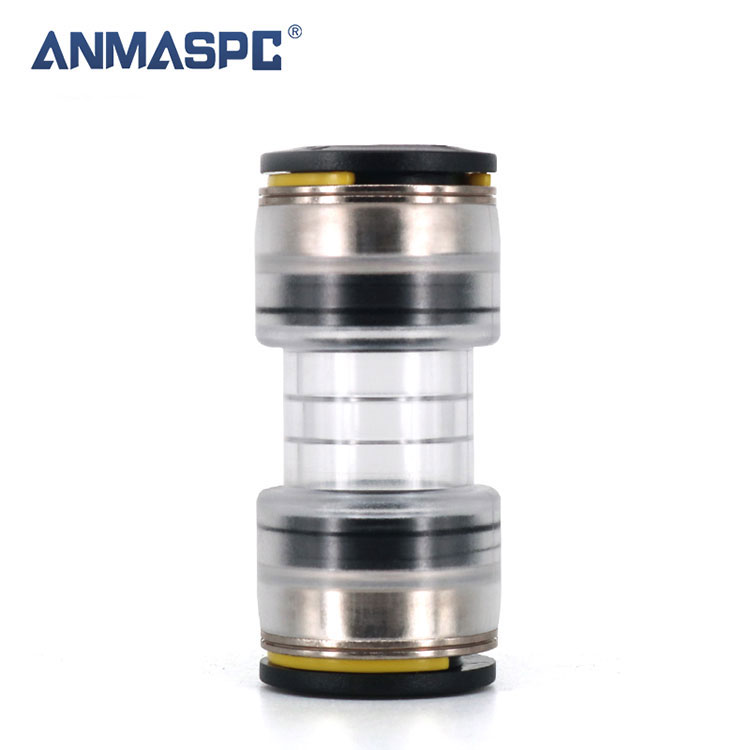

Proste złącze mikrokanałowe ze stopu cynku

Wyślij zapytanie

Opis produktu

Akcesoria do złącz prostych mikrorurek ze stopu cynku

Złącza proste Microduct, które gwarantują dobrą wydajność. Przezroczysty korpus umożliwia weryfikację położenia mikrorurek wewnątrz. Zaciski zabezpieczające, umożliwiające zabezpieczenie przed manipulacją, są wstępnie zainstalowane. Przetestowane i zgodne z normą EN 50411-2-8.

GŁÓWNE CECHY:

① W komplecie klipsy zabezpieczające

② Technologia Push-Fit

③ Ciśnienie robocze: max. 25 barów

Opis

			składniki
			1	Oprawka	POM
			2	Klips blokujący	POM
			3	Nabój	STOP CYNKU
			4	Zablokuj pazur	SUS301/304
			5	Pierścień wsparcia	POM
			6	Pierścień uszczelniający	TEP
			7	Ciało	PC2807
Dopasuj rurkę
Materiał rury	HDPE.PE.Nylon.Poliuretan
Zewnętrzna średnica rury	Φ3, Φ4, Φ5, Φ6, Φ7, Φ8, Φ10, Φ12, Φ14, Φ16
Parametr techniczny
Praca z płynami		Powietrze
Szczelność		0,15 ~ 0,8 MPa Brak wycieków
Festiwal ściągania		400N
Dowód ciśnienia		2,5 MPa
Zakres ciśnienia roboczego		0 ~ 1,6 MPa
Temperatura otoczenia i temperatura płynu		-40 ~ 60 ℃
Temperatura instalacji		-10℃C/+50℃
Zalecana temperatura nadmuchu		-15℃/+35℃
Stopień ochrony		IP68
Gatunek odporny na promieniowanie UV		F1
Siła wstawiania		Maks. 50N (5kg)
Długość życia:		25 lat
Standardy:		EN 50411-2-8

Dane techniczne i wymiary

Kod ANMASPC	Średnica zewnętrzna/wewnętrzna rury	Średnica zewnętrzna/wewnętrzna rury	Zwężany hole
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2.5	4/2,5	4/2,5	2.5
TPU4/2.8	4/2,8	4/2,8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3,5	5/3,5	5/3,5	3.5
TPU6/4	6/4	6/4	4
TPU7/3,5	7/3,5	7/3,5	3.5
TPU7/4	7/4	7/4	4
TPU7/5.5	7/5,5	7/5,5	5.5
TPU8/3,5	8/3,5	8/3,5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	10/8	10/8	8
TPU12/8	12/8	12/8	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16.12	16.12	12
TPU16/13	16.13	16.13	13
TPU16/14	16/14	16/14	14

Całkowite wymiary


Model	A	B	C	D	E	F
TPU03	31.9	6.9	10	11.1	3.2	2.1
TPU04	31.9	6.9	10	11.1	4.2	2,8/2,5
TPU05	35.4	8.9	12	12.8	5.2	3,5/2,1
TPU06	35.4	8.9	12	12.8	6.2	4.0
TPU07	41.0	11.5	14.1	15.4	7.2	5,5/4/3,5
TPU08	41.0	11.5	14.1	15.4	8.2	6/3,5
TPU10	42.0	14.0	17.5	18.3	10.2	08.06
TPU12	49.5	15.8	19.2	20.7	12.2	10.08
TPU14	50.5	18.0	22.2	23	14.3	12/10
TPU16	55.0	20.0	24.7	25.1	16.2	14.13.12
